Ductus S – Basınçlı Boru Hatları İçin Ultrasonik Debi Ölçüm Sistemi

Ductus S, büyük çaplı basınçlı boru hatlarında çoklu akustik yol teknolojisi ile yüksek hassasiyetli debi ölçümü sağlayan zaman-uçuş prensipli bir sistemdir. Hidroelektrik santraller, içme suyu iletim hatları ve endüstriyel prosesler için güvenilir, uzun ömürlü ve bakım gereksinimi düşük bir çözüm sunar.

Hassas Debi Ölçümünün Enerji Üretimine Etkisi

Hidroelektrik santrallerde türbinlerin doğru aralıkta çalışması, debinin yüksek hassasiyetle ölçülmesine bağlıdır. Ductus S’in çoklu akustik yol teknolojisi, ±0.15% doğruluk ile IEC 60041 gereksinimlerini karşılayan güvenilir debi verisi sağlar. Bu doğruluk seviyesi; üretim planlamasında belirsizliği azaltır, kapak ve vana ayarlarının daha hassas yapılmasına imkân tanır. Böylece santralin toplam verimliliği artarken su kaynağı daha kontrollü bir şekilde kullanılır. Hassas debi ölçümü, özellikle pik talep dönemlerinde enerji üretiminin optimize edilmesi için kritik öneme sahiptir.

Türbin Verimliliğinde Kararlılık

Yanlış debi ölçümü; titreşim, aşırı yüklenme, ekipman aşınması ve gereksiz bakım ihtiyacına yol açabilir. Ductus S, akış profilinin bozuk olduğu türbülanslı hatlarda bile kararlı ve güvenilir veri üretir. Akustik yol geometrisi ve profil düzeltme algoritması sayesinde yıllık enerji kayıpları minimize edilir ve türbin verimi daha stabil hâle gelir. Ayrıca sensörün yüksek örnekleme hızı, rejim değişikliklerinde ani debi dalgalanmalarını yakalayarak operatörlere daha doğru kontrol olanağı sunar. Bu durum hem türbin ömrünü uzatır hem de bakım maliyetlerini azaltır.

SCADA Sistemleri İçin Güvenilir Temel

Hidroelektrik santrallerde kapak ayarı, vana pozisyonu ve türbin açısı gibi tüm kritik kontrol kararları debi verisine dayanır. Ductus S’in sağladığı stabil ölçümler, SCADA sistemlerine düşük gecikmeli, kararlı ve tekrar edilebilir veri sunar. Böylece yük paylaşımı, rejim geçişleri ve üretim planlaması daha güvenilir hâle gelir. Sensörün sunucu tabanlı yapısı, uzaktan izleme ve alarm yönetimi için de avantaj sağlar. Operatörler, debi değişimlerini anlık olarak takip ederek hem güvenliği artırır hem de olası üretim kayıplarını önler.

Zorlu Hatlarda Kesintisiz Performans

Dirsek çıkışları, kısa düz boru mesafeleri ve pompa/türbin çıkışları klasik sensörlerin başarısız olduğu noktalardır. Ductus S ise akış profili düzeltme algoritmaları, çoklu akustik yol mimarisi ve yüksek örnekleme hızı sayesinde bu zor bölgelerde bile hassas ölçüm yapabilir. Bu özellik, modernizasyon projelerinde ve montaj alanı sınırlı hatlarda önemli bir avantaj sağlar. Sensörün dayanıklı yapısı, yüksek titreşimli veya basınç değişiminin sık yaşandığı hatlarda dahi uzun süreli ve bakım gerektirmeden çalışmasına imkân tanır.

Su Kaynaklarının Verimli Kullanımı

Rezervuar yönetimi ve su kullanım stratejilerinin temelinde doğru debi ölçümü vardır. Ductus S’in sağladığı yüksek doğruluk sayesinde su kayıpları tespit edilir, çekim planlaması daha verimli yapılır ve enerji üretimi düşük debilerde dahi optimize edilir. Bu doğruluk seviyesi, değişken su seviyelerinin yaşandığı dönemlerde kritik önem taşır. Özellikle kuraklık dönemlerinde suyun verimli kullanılması, hidroelektrik üretimin sürdürülebilirliği için vazgeçilmezdir.

Ek Teknik Avantajlar

Çift yönlü akış ölçümü: 0…±20 m/s hız aralığında ileri ve geri akış koşullarını ölçer.
Düşük debilerde kararlı performans: 1.5 mm/s akış hızına kadar stabil ölçüm yapar.
Düşük bakım ihtiyacı: Sensör yüzeyleri temas etmez, mekanik aşınma yoktur.
SCADA entegrasyonu: Modbus, Ethernet, dijital/analog çıkışlarla mevcut sistemlere kolay bağlanır. Sensör yapısı itibarıyla kablolama, montaj ve devreye alma süreçleri oldukça hızlıdır; bu da işletme duruş sürelerini minimumda tutar.

Ductus S’in Enerji Üretimine Katkıları

• Türbin ve pompa verim hesaplarını destekler: IEC 60041 ve ASME PTC 18 standartlarına uygun hassas debi ölçümü ile türbin ve pompa verimlilik analizlerinin güvenilir şekilde yapılmasını sağlar.

• Zorlu boru hatlarında yüksek doğruluk sağlar: Dirsek, vana ve pompa yakınlarındaki bozuk akış profillerini patentli hız profili düzeltme algoritması ile otomatik olarak kompanse eder.

• Çok düşük debilerde dahi kararlı ölçüm: 1.5 mm/s akış hızına kadar güvenilir ve tekrarlanabilir ölçüm performansı sunar.

• Çift yönlü akış ölçümü: 0 ile ±20 m/s hız aralığında hem ileri hem geri akış koşullarını doğru şekilde ölçer. Boru çapına bağlı olarak çok yüksek debilerde dahi ölçüm mümkündür.

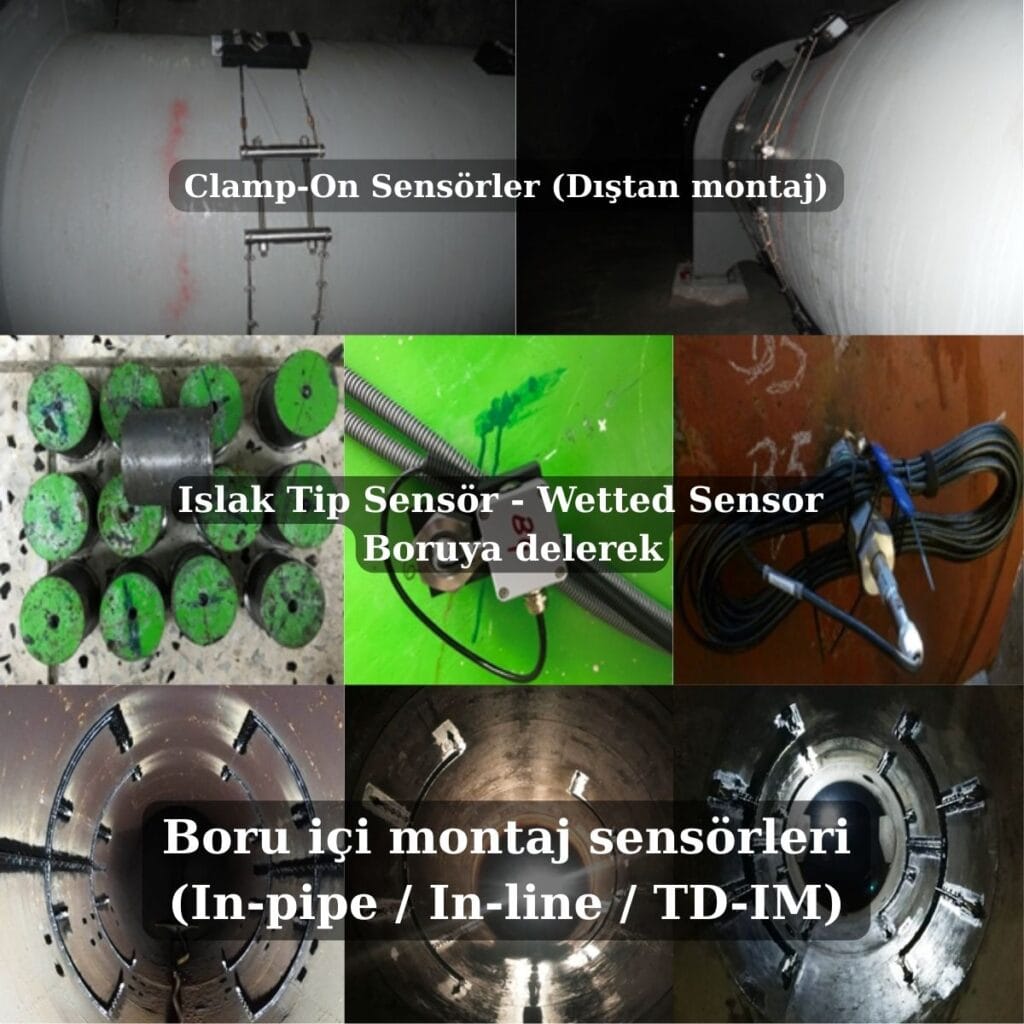

• Geniş boru çap aralığına uyum: Clamp-On sensörlerle 0.4 m – 15 m, feedthrough / iç montaj sensörleriyle 0.1 m – 5 m boru çaplarında kullanılabilir.

• Çoklu akustik yol seçeneği: 1–10 adet akustik ölçüm yolu ile yüksek tekrarlanabilirlik, doğruluk ve lineerlik sunar; büyük çaplı hatlarda performansı artırır.

• Proses duruşunu minimize eder: Feedthrough sensörler ilk montaj sonrası proses durmadan sökülüp takılabilir; Clamp-On sensörler tamamen dıştan monte edilerek kesme/kaynak ihtiyacını ortadan kaldırır.

• Geniş haberleşme seçenekleri: RS-485, Modbus RTU/TCP, Ethernet ve opsiyonel 4G/3G/2G ile tüm SCADA ve kontrol sistemlerine entegre çalışır.

• Türbülans ve swirl etkilerini kompanse eder: Çok yol teknolojisi ve gelişmiş sinyal işleme, pompalar veya 90° dirsekler sonrası oluşan swirl etkilerinde bile yüksek doğruluk sağlar.

• Uzun süreli veri kaydı: Dahili 16 GB kayıt hafızasıyla debi, hız, alarm ve işletme verilerini uzun süre saklayarak performans analizine imkân verir.

• Enerji planlama ve optimizasyonda avantaj sağlar: Üretim tahminleri, rezervuar yönetimi ve şebeke analizleri için yüksek doğruluklu temel veri kaynağıdır.

• Kolay erişilebilir WebUI: Cihaz üzerindeki entegre Wi-Fi noktasına bağlanılarak yazılım kurulumu gerekmeksizin tüm konfigürasyon ve veri izleme işlemleri yapılabilir.

Islak Tip Sensörler – Teknik Özellikler

Teknik Özellik	FT-S	FT-M	FT-L1000	TD-IM
Frekans	1 MHz	1 MHz	1 MHz	200 kHz
Ses Dalgası (-3 dB)	5°	10°	10°	18°
Konfigürasyon	IEC41 / ASME PTC 18	—	IEC41 / ASME PTC 18	IEC41 / ASME PTC 18
Boru çapı	0.1 – 2 m	0.1 – 4 m	0.3 – 5 m	1 – 10 m
Montaj	Kaynak soketi veya diş	Kaynak soketi veya diş	Kaynak soketi veya diş	Boru içi montaj
Basınç dayanımı	20 bar	20 bar	60 bar	60 bar
Malzeme	Paslanmaz çelik	Paslanmaz çelik	Paslanmaz çelik	Paslanmaz çelik / poliamid
Kablo	Ekranlı bükümlü çift	Ekranlı bükümlü çift	Ekranlı bükümlü çift	Ekranlı bükümlü çift
Çalışma sıcaklığı	0–40°C (150°C ops.)	0–40°C	0–40°C	0–40°C
Fiziksel ölçüler	Ø 1”, 293 mm	Ø 1.5″, 407 mm	Ø 1½”, 186 mm	320 × 100 × 70 mm
Kurulum bilgisi	Sabit kit + bilyalı vana	1½” bilyalı vana + NPT diş	Özel kriko aparatı ile sökülebilir	Boru içinden montaj

Clamp-On Sensörler (Dıştan montaj) – Teknik Özellikler

Teknik Özellik	CO-L	CO-S
Boru çapı	0.4 – 15 m	0.025 – 1 m
Boru et kalınlığı	100 mm’ye kadar Çelik, Plastik, Fiberglass	25 mm’ye kadar
Hız doğruluğu	±0.5%	±0.5%
Frekans	200 kHz	1 MHz
Ses Dalga genişliği	8°	5°
Malzeme	Paslanmaz çelik + poliamid	Paslanmaz çelik
Çalışma sıcaklığı	–20 / +60°C	–20 / +60°C
Ölçüler	270 × 115 × 100 mm	56 × 32 × 25 mm

Transmitter – Teknik Veriler

Akustik yollar: 1 – 10 (talep üzerine daha fazla)

Ölçüm aralığı: 0…±20 m/s (çift yönlü)

Doğruluk: ±0.15% (10 yol ile)

Tekrarlanabilirlik: < ±0.02%

Sıfır stabilitesi: < 1 mm/s

Ekran / Tuş takımı: 4 satır – 20 karakter / 4 tuş

Veri kaydedici: 16 GB MicroSD

İletişim: RS-485, Modbus RTU/TCP, Wi-Fi, Ethernet, 4G/3G/2G

Girişler: 4× 4–20 mA, 2× dijital

Çıkışlar: 4× 4–20 mA, 4× röle, 2× pulse

Besleme: 9–36 V DC veya 100–240 V AC (50/60 Hz)

Koruma sınıfı: IP65 (NEMA 4)

Kutu malzemesi: ABS (Duvar Tipi)

Boyutlar: 338 × 333 × 92 mm

Uzman Görüşü

Yapılan yatırımın geri dönüş süresi son derece kısadır. Ductus S’in sağladığı yüksek doğruluk, türbin ve pompa verimliliğini belirgin şekilde artırır. Hidroelektrik santrallerde enerji üretimi, debi ölçümünün doğruluğuna doğrudan bağlıdır. Bu nedenle debi ölçümünde elde edilen her iyileştirme, sistemin toplam performansına doğrudan katkı sağlar.

Düşük ölçüm hatası sayesinde üretim kayıpları hızla azalır, işletme maliyetleri düşer ve sistem modernizasyonunun toplam faydası çok kısa sürede kendini geri öder. Özellikle değişken debi koşullarının bulunduğu santrallerde, doğru ölçüm verileri üretim planlamasını daha güvenilir hâle getirir ve enerji kayıplarını minimuma indirir.

Ductus S’in uzun ömürlü sensör yapısı, düşük bakım gereksinimi ve SCADA uyumluluğu, işletmelerin veri sürekliliğini güvence altına alır. Bu avantajlar bir araya geldiğinde Ductus S, enerji verimliliği yatırımları arasında en yüksek geri dönüş oranına sahip çözümlerden biri olarak öne çıkar ve yatırımın ekonomik değeri çok kısa sürede görünür hâle gelir.
