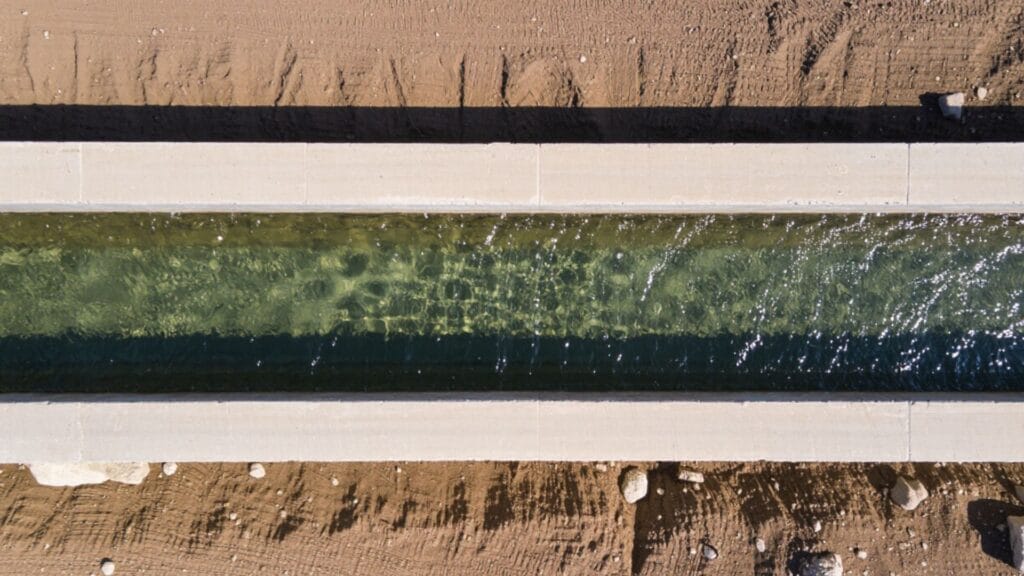

Açık Kanal ve Akarsu Debi Ölçümü
Açık kanal ve akarsu sistemlerinde akımın doğru ve sürekli izlenmesi, su yönetimi açısından kritik öneme sahiptir. Akım ölçümü; debi, hız ve su seviyesi verilerinin birlikte değerlendirilmesiyle yapılır. Bu yaklaşım, hem doğal akarsularda hem de yapay kanallarda güvenilir sonuçlar sağlar.
Sabit kurulumlu akım ölçüm sistemleri, kanal kesitinde suyun hız dağılımını analiz ederek toplam debiyi hesaplar. Değişken seviye, düşük hız ve ters akım gibi zorlayıcı hidrolik koşullarda dahi tutarlı ölçüm elde edilmesini mümkün kılar.

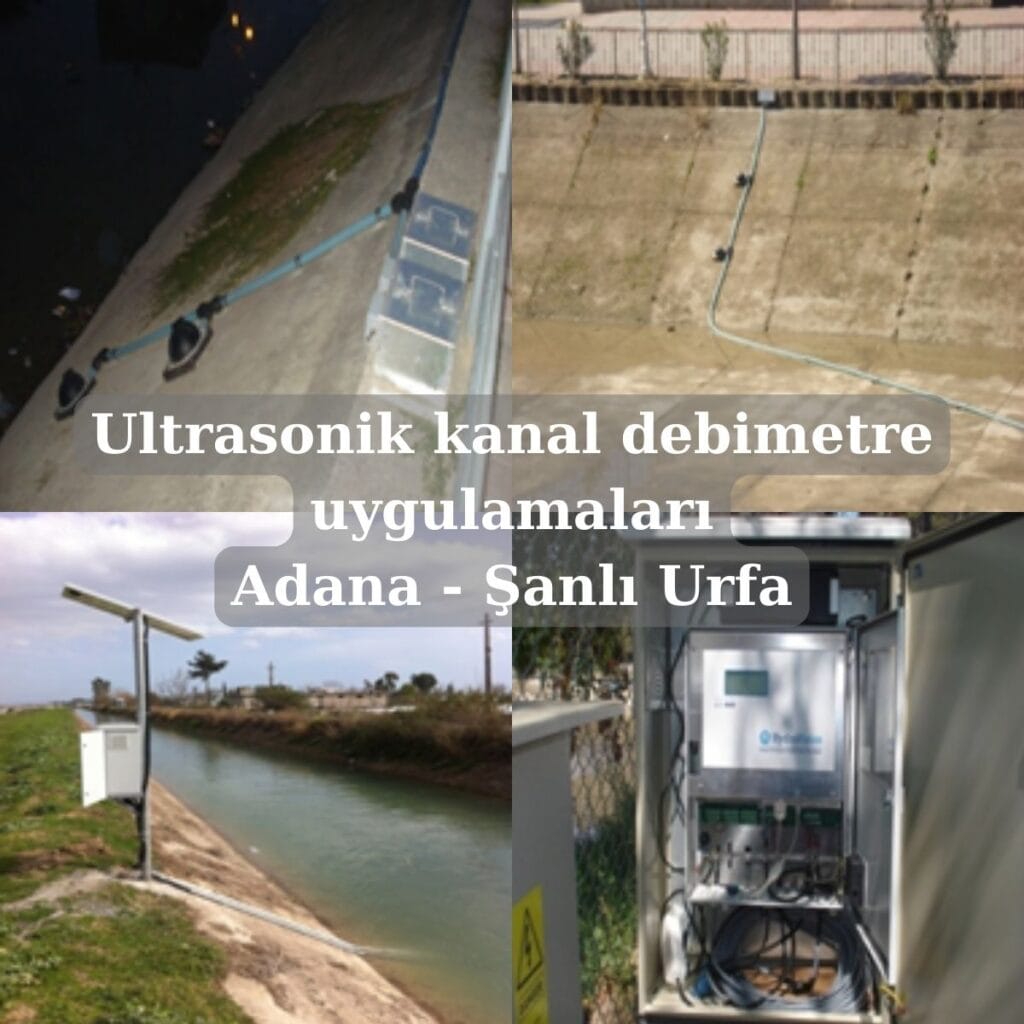

Ultrasonik Kanal Akım Ölçüm Uygulamaları
Ultrasonik kanal akım ölçüm uygulamalarında akım ölçümü, suyun akış yönünde ve ters yönde gönderilen ultrasonik sinyallerin iletim süresi farkına dayanır. Kanal boyunca belirlenen bir veya birden fazla ölçüm yolundan elde edilen hız verileri, anlık su seviyesi bilgisi ve kanal kesit geometrisi ile birlikte değerlendirilerek toplam debi hesaplanır. Bu yaklaşım, klasik noktasal ölçümlere kıyasla daha temsil edici ve kararlı sonuçlar üretir.
Çok yollu ölçüm prensibi sayesinde kanal kesiti boyunca hız dağılımı daha doğru biçimde analiz edilir. Bu durum, hidrolik olarak düzgün olmayan kesitlerde, giriş-çıkış etkilerinin bulunduğu bölgelerde ve seviye değişimlerinin sık yaşandığı açık kanal sistemlerinde ölçüm güvenilirliğini artırır. Ölçüm sırasında akışa herhangi bir fiziksel engel oluşturulmadığı için daralma, enerji kaybı veya seviye etkisi oluşmaz.
Sensörlerin kanal yan yüzeylerine sabitlenmesi, sistemin uzun süreli ve kararlı çalışmasına olanak tanır. Düşük hızlar, ters akım koşulları ve değişken su seviyeleri altında dahi sürekli ölçüm yapılabilir. Bu sayede elde edilen veriler; su yönetimi, işletme kontrolü, kayıp-kaçak izleme ve hidrolik analiz çalışmalarında doğrudan kullanılabilir.
Ultrasonik kanal akım ölçüm sistemleri, bakım gereksinimi düşük yapısı ve uzun süreli veri izleme imkânı ile sahada fizıbıl ve sürdürülebilir bir çözüm sunar.

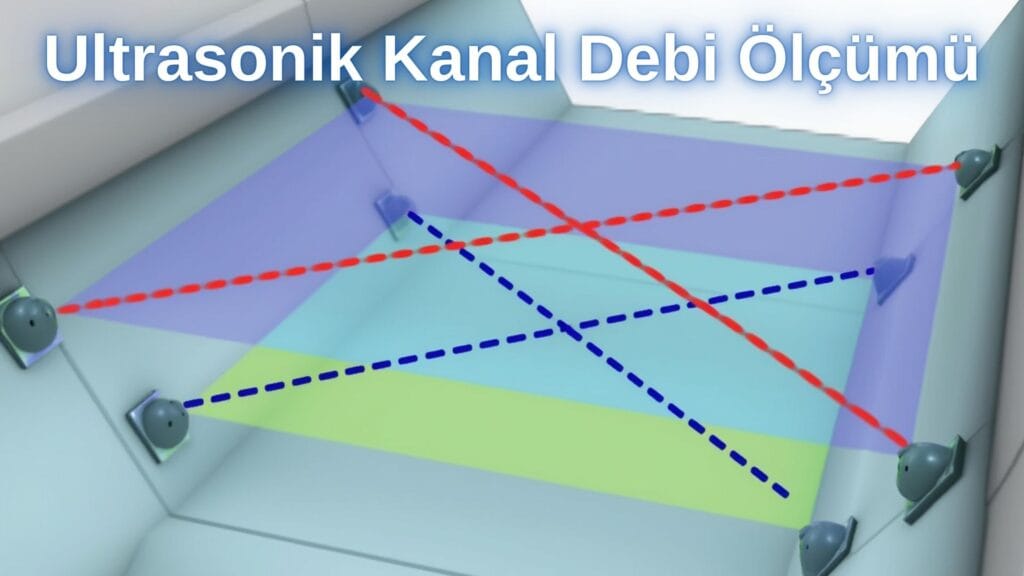

Çok Yollu Ultrasonik Debi Ölçüm Prensibi
Ultrasonik kanal debi ölçümünde, kanal yan yüzeylerine yerleştirilen sensörler arasında birden fazla akustik ölçüm yolu oluşturulur. Akış yönünde ve ters yönde gönderilen ultrasonik sinyallerin iletim süreleri karşılaştırılarak her ölçüm yolundaki ortalama akım hızı hesaplanır. Çapraz ve çok katmanlı ölçüm yolları, kanal kesiti boyunca hız dağılımının daha doğru temsil edilmesini sağlar.
Bu yaklaşım sayesinde düzensiz hız profilleri, seviye değişimleri ve ikincil akımların etkisi azaltılır. Ölçülen hız verileri, anlık su seviyesi ve kanal kesit geometrisi ile birlikte değerlendirilerek toplam debi yüksek doğrulukla belirlenir. Çok yollu ultrasonik ölçüm prensibi, açık kanal uygulamalarında kararlı, sürekli ve tekrarlanabilir sonuçlar sunar.
Kanal Debi Sensörleri – Teknik Özellikler
| Teknik Özellik |
|
|
|---|---|---|
| Çalışma frekansı | 200 kHz | 200 kHz |
| Ses Dalga genişliği (-3 dB) | 8° | 18° |
| Kanal genişliği | 1 – 20 m | 1 – 5 m |
| Debi ölçüm doğruluğu | Tipik ± %2 (saha koşullarına bağlı) | Tipik ± %2 (saha koşullarına bağlı) |
| Malzeme | Paslanmaz çelik / poliamid | Paslanmaz çelik / poliamid |
| Fiziksel ölçüler | Ø 218 mm, yükseklik 109 mm | Ø 140 mm, yükseklik 70 mm |
| Montaj tipi | Kanal veya akarsu yan yüzeyine sabit montaj | Kanal veya akarsu yan yüzeyine sabit montaj |
| Uygulama alanı | Açık kanal, akarsu, sulama kanalı | Açık kanal, dar kesitli kanallar |
Açık kanal debi ölçümünde seviye ölçümü de gereklidir. Bu nedenle sistemler, debi sensörleri ile birlikte farklı tip seviye sensörleriyle entegre olarak kullanılır. Uygulamaya bağlı olarak aşağı bakan ultrasonik seviye sensörleri, radar seviye sensörleri veya daldırılabilir basınç tipi seviye sensörleri tercih edilebilir. Seviye sensörü seçimi; kanal geometrisi, ölçüm aralığı, çevresel koşullar ve işletme gereksinimlerine göre belirlenir.
Transmitter (Verici) – Teknik Özellikler
| Akustik ölçüm yolu | 1 – 10 (talebe bağlı daha fazla) |
| Kanal genişliği | 1 – 20 m |
| Doğruluk | Tipik ±%2 (kurulu yol sayısına bağlı) |
| Ekran | 4 satır, 20 karakter |
| Tuş takımı | 4 tuş |
| Veri kaydı | 16 GB MicroSD kart |
| İletişim | RS-485, Modbus RTU/TCP, Kablosuz LAN, Ethernet 10/100 Mbps, 4G (LTE) / 3G (HSPA+) / 2G |
| Girişler | Maks. 4 × 4–20 mA, 2 × dijital |
| Çıkışlar | Maks. 4 × 4–20 mA, 4 × röle, 2 × darbe (pulse) |
| Besleme | 9–36 V DC veya 100–240 V AC (50/60 Hz) |
| Koruma sınıfı | IP65 (NEMA 4) |
| Gövde | ABS, duvara montaj |
| Ölçüler (U×G×Y) | 338 × 333 × 92 mm |
Transmitter (Verici) Nedir? Ne İşe Yarar?
Transmitter, akım ölçüm sisteminin beyni olarak görev yapar. Kanal veya akarsuya yerleştirilen ultrasonik sensörlerden gelen tüm ham sinyalleri toplar, işler ve anlamlı ölçüm verilerine dönüştürür. Ölçümün doğruluğu, kararlılığı ve sürekliliği doğrudan transmitter üzerinden sağlanır.
Sensörler arasında gönderilen ultrasonik sinyallerin gidiş ve dönüş süreleri transmitter tarafından karşılaştırılır. Bu süre farkından suyun akış hızı hesaplanır. Hesaplanan hız bilgisi; su seviyesi verisi ve kanal kesit geometrisi ile birlikte değerlendirilerek toplam debi elde edilir.
Transmitter, aynı anda birden fazla ölçüm yolunu yönetebilir. Bu çok yollu yapı sayesinde kanal kesiti boyunca hız dağılımı daha doğru temsil edilir. Seviye değişimleri, ters akım veya düzensiz akış koşullarında dahi sistem ölçüm yapmaya devam eder.
Sistem; ultrasonik, radar veya daldırılabilir basınç tipi seviye sensörleri ile birlikte çalışacak şekilde tasarlanmıştır. Seviye sensöründen alınan bilgiler, transmitter üzerindeki analog girişler aracılığıyla işlenir. Bu sayede sadece hız değil, gerçek debi hesaplanır.
Transmitter üzerinde bulunan ekran ve tuş takımı sayesinde temel ayarlar sahada kolayca yapılabilir. Aynı zamanda dahili veri kaydı özelliği ile ölçülen hız, seviye ve debi değerleri uzun süreli olarak saklanabilir. İletişim arayüzleri üzerinden bu veriler uzaktan izlenebilir veya merkezi sistemlere aktarılabilir.
Dayanıklı muhafazası ve duvara montaj yapısı sayesinde transmitter, zorlu saha koşullarında uzun süreli ve bakım gereksinimi düşük bir kullanım sunar. Bu özellikleriyle akım ölçüm sisteminin güvenilir ve sürdürülebilir çalışmasını sağlar.
